工业王 顶码TP65-HD二维扫描模组

TP65-HD是顶码为⼯业⾃动化产线应⽤所设计的⾼性能固定式⼯业条码扫描器,搭配100万像素⾼分辨率传感器,采⽤ TIPCODE 第三代⼯业解码技术,内建智能光源调试功能,满⾜⼀般场景以及⼯业产线不同的材质、形态、背景与条码颜⾊的各类复杂的扫码需求,可通过I/O扩展接⼝轻松实现外部触发扫码,⽀持1路光耦输⼊和2路光耦输出,同时其整体设计紧凑,易于安装。通过配置⼯具,可以进⾏多样化调试、设定,适⽤于电⼦、新能源、⾦属制造等⼯业产线质量管理与追溯管理等。

  • 适用人群:⼿机⽣产组装制造;光伏产品组装制造;⾃助终端嵌⼊集成;医疗器械嵌⼊集成
  • 商品产地:深圳
  • 价格:

TP65-HD是顶码为⼯业⾃动化产线应⽤所设计的⾼性能固定式⼯业条码扫描器,搭配100万像素⾼分辨率传感器,采⽤ TIPCODE 第三代⼯业解码技术,内建智能光源调试功能,满⾜⼀般场景以及⼯业产线不同的材质、形态、背景与条码颜⾊的各类复杂的扫码需求,可通过I/O扩展接⼝轻松实现外部触发扫码,⽀持1路光耦输⼊和2路光耦输出,同时其整体设计紧凑,易于安装。通过配置⼯具,可以进⾏多样化调试、设定,适⽤于电⼦、新能源、⾦属制造等⼯业产线质量管理与追溯管理等。

性能

分辨率

1280 x 800

视场角度

水平 46° (H),垂直 29° (V)

一维识读码制

UPC A , UPC E , EAN 8 , EAN 13 , Code 128 , Code 39 , Code 93 , Code 32 , Code11 , Codabar ,Plessey , MSI , Interleaved 2 of 5 , IATA 2 of 5 , Matrix 2 of 5 , Straight 2 of 5 , Pharmacode , RSS-14 , RSS-14 Expanded , RSS-14 Limited , Composite Code-A , Composite Code-B , Composite Code-C

二维识读码制

PDF 417 , Micro PDF 417 , Data Matrix , QR , Micro QR , Aztec , MaxiCode

运动容差

连续扫描模式 : 0.5 米每秒 外部触发模式 : 2 米每秒

接口

通讯

RS232USB (HID ; CDC),以太网 / EthernetTCP/UDP/Modbus

外部输入

1 路光耦隔离输入(NPN / PNG / 继电器)

外部输出

2 路光耦隔离输出(Good ; NG

供电

5-36 VDC

物理特性

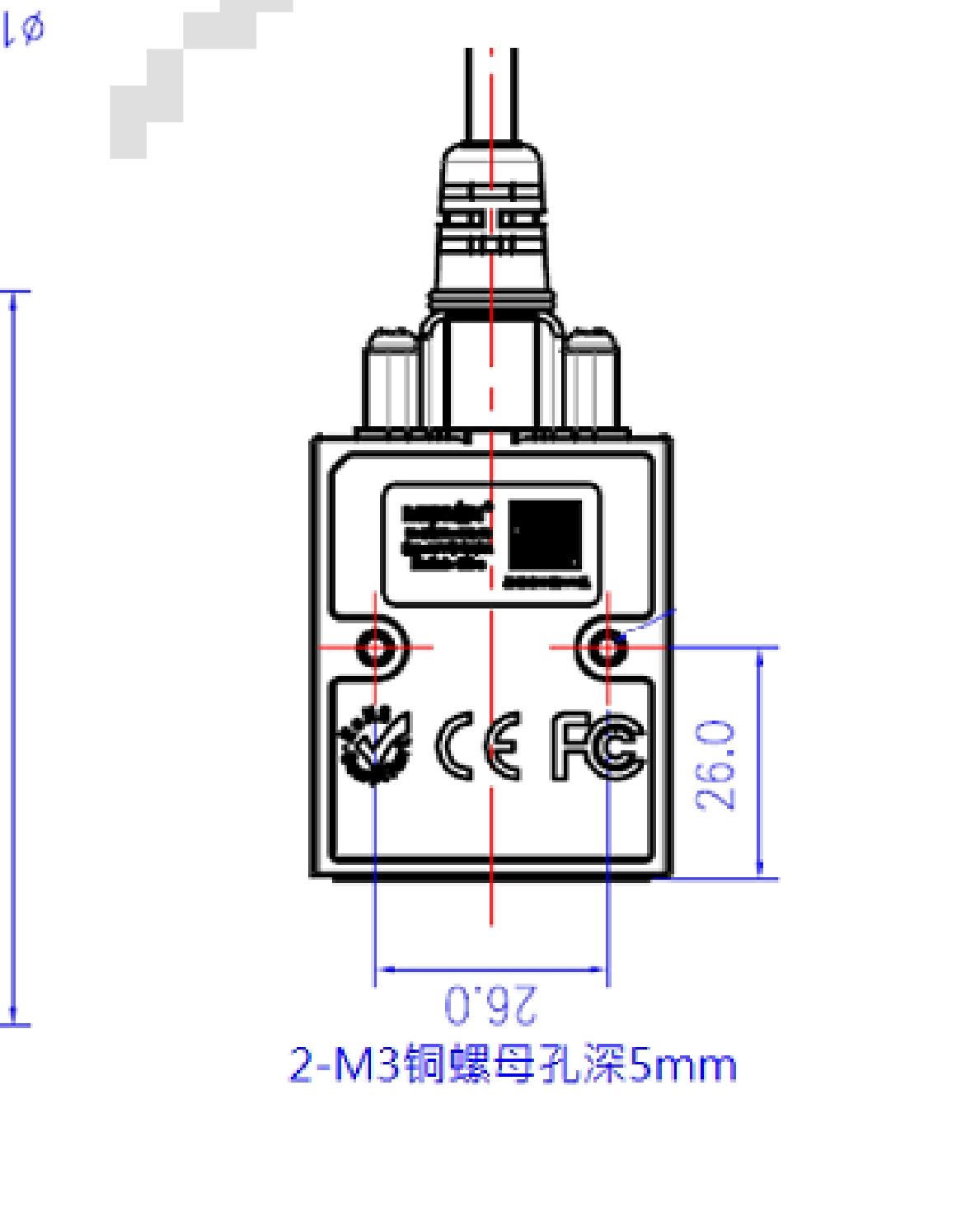

外观尺寸(mm)

36W×43D×24H

外壳材质

铝合金

外壳防护

IP65

可靠性

存储温度

-40~+70

工作温度

-20~+50

安全规范

CE EN55022 , FCC Part 15 Class B , CE EMC Class B

读码景深

TP65-SR

TP65-HD

识读精度

1D : ≥4 mil ; 2D : ≥9 mil

1D : ≥3 mil ; 2D : ≥7 mil

景深/ DOF

Code 39 (5mil) : 60 mm ~ 250 mm

EAN-13 (13mil) : 50 mm ~ 400 mm

QR (10 mil) : 35 mm ~ 130 mm

Code 39 (3 mil) : 50 mm ~ 90 mm

EAN-13 (13mil) : 40 mm ~ 200 mm

QR (7 mil) : 35 mm ~ 120 mm

识读距离 (mm)

(mm)

(mm)

垂直 (mm)

100

85

55

150

130

70

200

160

95
